測量介質

天然氣、空氣及其它特殊氣體

聲道數量

4聲道、8聲道。

聲道型式

4聲道：平行對射式，8聲道：交叉對射式

測量范圍

0.10-30m/s(更高流速可定制)

分 辨 率

0.001m/s

速度采樣間隔

≤0.1s

準確度等級

0.5級

重復性

Qt~Qmax 0.05%

分界流量點

常規：Qt≤0.1Qmax（結合客戶要求可定制：Qt≤0.05Qmax）

過載能力

≥120% Qmax（短時間無影響）

測量口徑

4聲道DN50~DN400，8聲道：DN100~DN400；（更大口徑可定制）

公稱壓力

PN16、 PN40、 PN63； Class150、 Class300 、Class600 、Class900、Class1500、Class2500

介質壓力

0-42.0MPa

環境溫度

-30~60℃，-45~60℃（更多特殊環境溫度可定制）

轉 換 器

鋁合金、不銹鋼（可定制）

換 能 器

全金屬（316SS、鈦合金）

功    耗

＜4W

換能器頻率

120KHz 、160KHz、 200KHz、 250KHz （根據工況條件選擇適合的頻率）

模擬輸入

3路 溫度和壓力變送器信號

模擬輸出

2路4-20mA （1路支持HART）

頻率/脈沖輸出

2路5V 或OC門

通訊接口

3路 RS485，1路RS485或HART輸出（二選一），1路以太網

通訊協議

標準MODBUS通訊協議

數字輸出

3路DO報警等信息輸出

液晶顯示

可以現場顯示標況的瞬時流量、累計流量及實時溫度和壓力測量信息

數據存儲時間

歷史數據可以至少保持8年（年累積量、月累計量）、報警記錄可以至少保持10年

使用操作

通過配套上位機軟件實現對流量計的運行參數設置

診斷功能

流量計具有自診斷功能，可以對儀表自身的工作和故障狀態進行診斷和報警輸出

防爆等級

Ex db IIBT6 Ga/Gb

防護等級

IP66

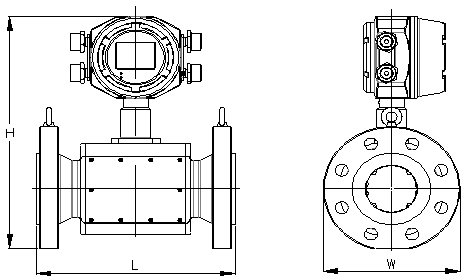

[mm]

[m3/h]

[m3/h]

CL-1-4S

0.5級

DN50

PN16 Class300 Class600 Class900

50

180

6

DN80

PN16 Class300 Class600 Class900

78

500

17

DN100

PN16 PN40 PN63  Class300

100

850

22

Class600 Class900

97.2

800

20

DN150

PN16 PN40 PN63  Class300

150

1900

38

Class600 Class900

146.3

1800

36

DN200

PN16 PN40 PN63  Class300

200

3400

56

Class600 Class900

193.7

3200

54

DN250

PN16 PN40 PN63  Class300

250

5200

70

Class600 Class900

243

5000

66

DN300

PN16 PN40 PN63  Class300

300

7500

94

Class600 Class900

289

7200

90

DN350

PN16 Class150 /PN40 PN63 Class300

350/325

10000/8900

100/89

Class600 Class900

317.5

8500

95

DN400

PN16 PN40 PN63  Class300

380

12000

120

Class600 Class900

363.5

11000

110

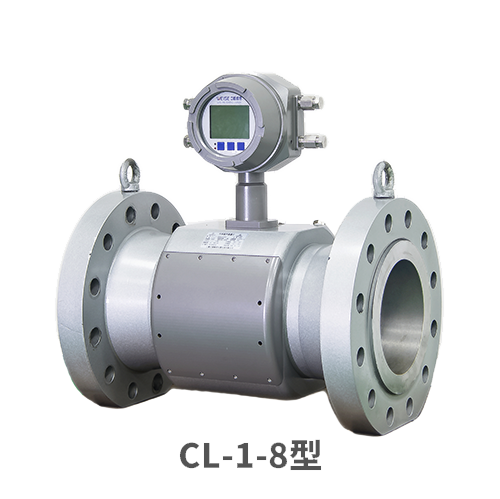

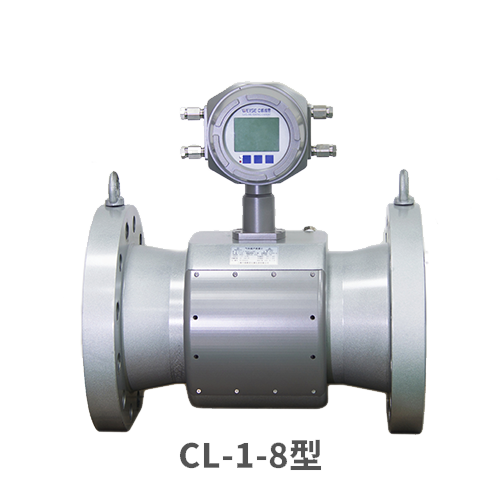

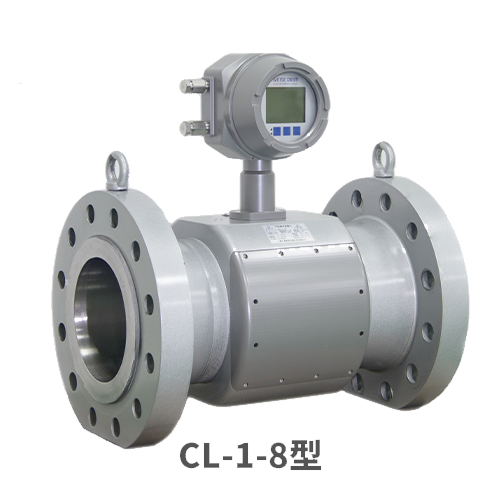

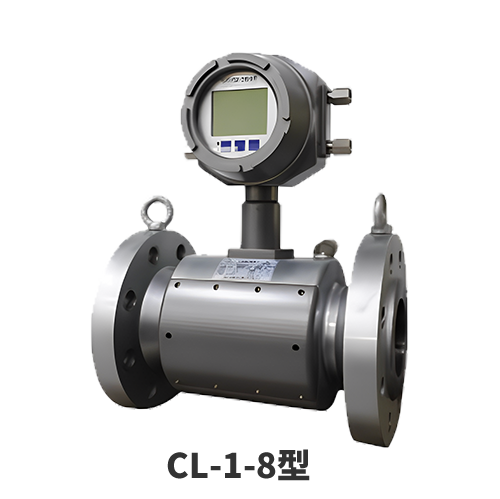

CL-1-8

0.5級

DN100

PN16、Class150、Class300

100

1000

12

Class600 Class900

97.2

900

11

DN150

PN16、Class150、Class300

150

2020

21

Class600 Class900

146.3

1820

19

DN200

PN16、Class150、Class300

200

3490

35

Class600 Class900

193.7

3190

32

DN250

PN16、Class150、Class300

250

5500

55

Class600 Class900

246

4900

49

DN300

PN16、Class150、Class300

300

7900

79

Class600 Class900

289

7100

71

DN350

PN16、Class150、Class300

325

9700

97

Class600 Class900

317.5

8600

86

DN400

PN16、Class150、Class300

380

12800

128

Class600 Class900

363.5

11300

113
