主要技術參數
測量原理 | 超聲波時差法 |
測量介質 | 天然氣、原料氣、空氣、火炬氣及其它特殊氣體 |
聲道數量 | 2聲道 |
聲道型式 | 平行對射式 |
測量范圍 | 0.03~30m/s(火炬氣流速測量正常為0.03~120m/s，更高流速可定制) |
分 辨 率 | 0.001m/s |
速度采樣間隔 | ≤0.1s |
準確度等級 | 1.0級 |
重復性 | Qt~Qmax 0.2%（結合客戶需要，0.1%可定制）； |
分界流量點 | 常規：Qt≤0.1Qmax（結合客戶要求可定制：Qt≤0.05Qmax） |
過載能力 | ≥120% Qmax（短時間無影響） |
測量口徑 | DN50~DN500（更大口徑可定制） |
公稱壓力 | PN16、 PN40、 PN63； Class150、 Class300 、Class600 、Class900、Class1500、Class2500 |
測量要求
介質溫度 | -20~80℃ 、-40~80℃；（-40~200℃，更多特殊工況測量可定制） |
介質壓力 | 0-42.0MPa |
環境溫度 | -30~60℃，-45~70℃（更多特殊環境溫度可定制） |
材質選用
表 體 | 鑄鋼: WCB、LCB； 鍛鋼 ：16MnD、 A105、LF2、LF6、雙相不銹鋼、304、316或316L等 |
轉 換 器 | 鋁合金、304、316等不銹鋼（可定制） |
換 能 器 | 全金屬（316不銹鋼、鈦合金） |
工作要求
供電電源 | 24V DC |
功 耗 | ＜4W（火炬氣等大口徑計量＜15W） |
換能器頻率 | 120KHz 、160KHz、 200KHz、 250KHz （根據工況條件選擇適合的頻率） |
信號輸入、輸出及其它功能概況
電氣接口 | NPT 1/2 "(F) 4個 |
模擬輸入 | 3路4-20mA 溫度和壓力變送器信號 |
模擬輸出 | 2路4-20mA （1路支持HART） |
頻率/脈沖輸出 | 2路3V或5V 或OC門 |
通訊接口 | 2路 RS485，（3路RS485，1路RS232或以太網可選） |
通訊協議 | 標準MODBUS通訊協議 |
數字輸出 | 3路DO報警等信息輸出 |
繼電器輸出 | 1路 |
液晶顯示 | 可以現場顯示標況的瞬時流量、累計流量及實時溫度和壓力測量信息 |
數據存儲時間 | 歷史數據可以至少保持8年（年累積量、月累計量）、報警記錄可以至少保持10年 |
使用操作 | 通過配套上位機軟件實現對流量計的運行參數設置 |
診斷功能 | 流量計具有自診斷功能，可以對儀表自身的工作和故障狀態進行診斷和報警輸出 |
認證情況
計量認證 | 計量型式批準證書CPA證書 |
防爆等級 | ExdIIBT6 Gb、ExdIICT6 Gb(可定制) |
防護等級 | IP66、 IP68(埋地型) |
型號規格 | 準確度等級 | 公稱通徑 | 公稱壓力 | 測量管內徑 | 流量Qmax | 流量Qmin |
[mm] | [m3/h] | [m3/h] | ||||
CL-2-2 | 1.0級 | DN50 | PN16 PN40 PN63 Class300 | 50 | 160 | 5 |
Class600 Class900 | 50 | 180 | 6 | |||
DN80 | PN16 PN40 PN63 Class300 | 78 | 480 | 12 | ||
Class600 Class900 | 78 | 500 | 13 | |||
DN100 | PN16 PN40 PN63 Class300 | 100 | 850 | 22 | ||
Class600 Class900 | 97.2 | 800 | 20 | |||
DN150 | PN16 PN40 PN63 Class300 | 150 | 1900 | 38 | ||
Class600 Class900 | 146.3 | 1800 | 36 | |||
DN200 | PN16 PN40 PN63 Class300 | 200 | 3400 | 56 | ||
Class600 Class900 | 193.7 | 3200 | 54 | |||
DN250 | PN16 PN40 PN63 Class300 | 250 | 5200 | 70 | ||
Class600 Class900 | 243 | 5000 | 66 | |||
DN300 | PN16 PN40 PN63 Class300 | 300 | 7500 | 94 | ||
Class600 Class900 | 289 | 7200 | 90 | |||
DN350 | PN16 Class150 /PN40 PN63 Class300 | 350/325 | 10000/8900 | 100/89 | ||
Class600 Class900 | 317.5 | 8500 | 95 | |||
DN400 | PN16 PN40 PN63 Class300 | 380 | 12000 | 120 | ||
Class600 Class900 | 363.5 | 11000 | 110 |
注：DN500口徑及以上及Class900以上壓力規格具體流量參數詳詢廠家。

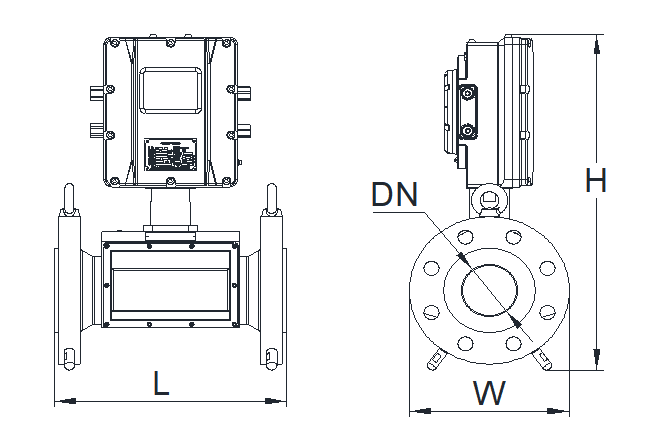

安裝結構尺寸示意參照
公稱通徑 | 公稱壓力 | 測量管內徑 | 外形尺寸[mm] | 重量[kg] | ||
[mm] | L | W | H | |||
DN50 | PN16 | 50 | 240 | 230 | 480 | 12 |
Class150 | 230 | 480 | 12 | |||
Class300 | 320 | 230 | 480 | 37 | ||
PN63 | 230 | 480 | 40 | |||
DN80 | PN16 | 78 | 240 | 220 | 300 | 13 |
C150 | 220 | 310 | 15 | |||
Class300 | 320 | 220 | 500 | 45 | ||
PN63 | 260 | 500 | 52 | |||
DN100 | PN16 | 100 | 300 | 240 | 330 | 16 |
Class150 | 240 | 360 | 16 | |||
PN40 | 400 | 260 | 515 | 50 | ||
PN63 | 260 | 525 | 60 | |||
Class300 | 260 | 525 | 58 | |||
DN150 | PN16 | 150 | 300 | 310 | 625 | 80 |
Class150 | 310 | 625 | 82 | |||
PN40 | 450 | 330 | 630 | 88 | ||
PN63 | 330 | 640 | 95 | |||
Class300 | 330 | 640 | 93 | |||
DN200 | PN16 | 200 | 400 | 420 | 650 | 140 |
Class150 | 660 | 148 | ||||
PN40 | 600 | 430 | 670 | 155 | ||
PN63 | 450 | 690 | 178 | |||
Class300 | 450 | 675 | 170 | |||
DN250 | PN16 | 250 | 500 | 490 | 720 | 223 |
C150 | 720 | 235 | ||||
PN40 | 750 | 730 | 253 | |||
PN63 | 740 | 271 | ||||
Class300 | 740 | 273 | ||||
DN300 | PN16 | 300 | 600 | 540 | 800 | 283 |
Class150 | 810 | 300 | ||||
PN40 | 750 | 790 | 328 | |||
PN63 | 795 | 358 | ||||
Class300 | 790 | 353 | ||||
DN350 | PN16 | 350 | 700 | 590 | 840 | 420 |
Class150 | 850 | 450 | ||||
PN40 | 800 | 580 | 860 | 550 | ||
PN63 | 325 | 600 | 880 | 600 | ||
Class300 | 600 | 880 | 540 | |||
DN400 | PN16 | 380 | 800 | 600 | 900 | 470 |
Class150 | 560 | |||||
PN40 | 660 | 580 | ||||
PN63 | 670 | 925 | 602 | |||
Class300 | 650 | 915 | 588 | |||
注：1、DN500口徑及Class600以上具體尺寸詳詢廠家。
2、法蘭符合GB系列、HG系列、ASME/ANSI系列、EN系列和GOST系列等相關法蘭標準。
安裝示意圖

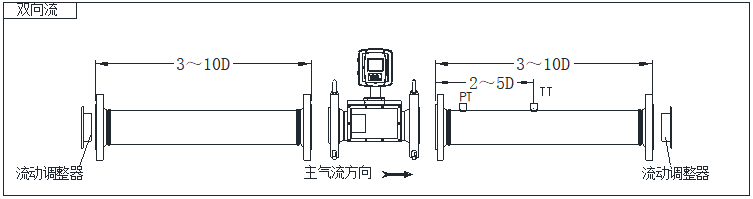

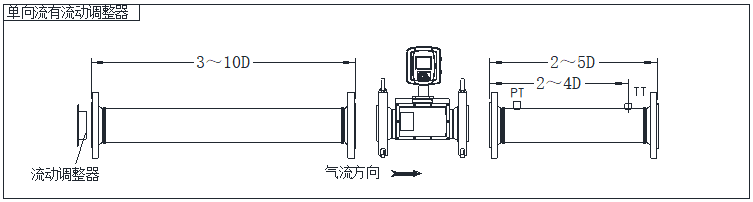

下面圖紙給出了在安裝CL系列典型的CL-2型產品氣體超聲流量計產品時推薦的直管段長度。安裝應符合GB/T 18604相關的技術要求。
注：對于單向計量，前后直管段最短可按照前3D后2D配置；對于雙向計量，前后直管段最短可均按3D長度配置。
對于PN16壓力等級的流量計，支持內置溫度和壓力傳感器（可定制）。
CL-2型氣體超聲流量計采用兩聲道模式，聲道型式為直射式，計量準確度等級為1.0級，測量口徑覆蓋DN50～DN500（特殊規格和更大口徑可定制）。
CL-2型產品適用于城市燃?xì)夥州斢?jì)量，高壓儲氣庫、煤層氣、井口濕氣、火炬氣、天然氣原料氣凈化、分離集輸?shù)忍幚碚尽⑹褪却笮凸I(yè)用戶氣體過程控制等計量應用場合。

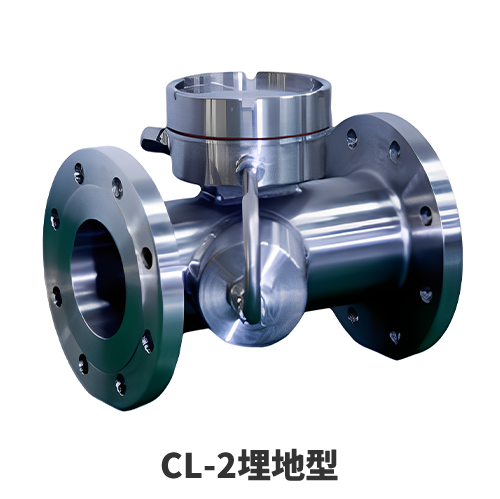

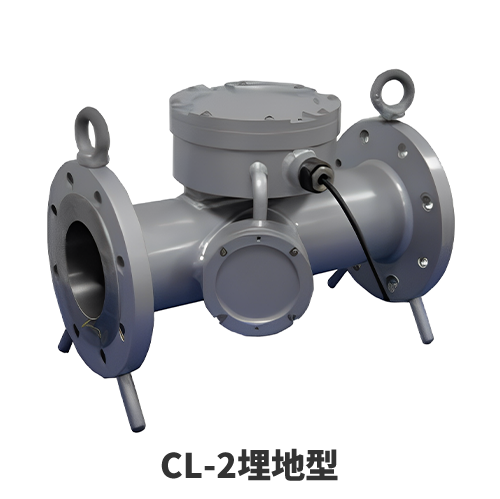

在城市燃?xì)猸h(huán)網過程計量應用中，能夠雙向計量、防護等級更高的流量計能夠發揮其獨特的優勢。針對這一應用，中核維思可提供CL-2埋地型氣體超聲流量計及CL-2閥井型監控用流量計。
